TE Connectivity (TE)

Dynamic系列连接器

为生产赋能

我们的Dynamic系列连接器为您的所有控制需求提供灵活的信号和电源解决方案。下载我们的白皮书，了解为什么TE的Dynamic系列连接器是满足未来工厂效率要求的最佳选择之一。

下载白皮书

通过板载连接器提升工厂自动化效率

了解详情

Dynamic电池连接解决方案产品指南

下载

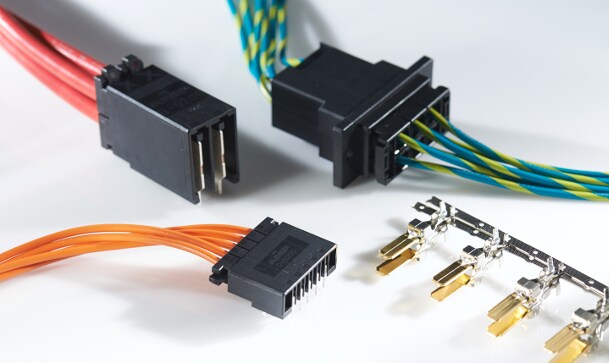

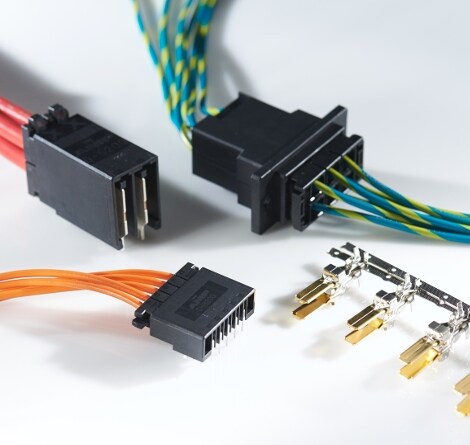

TE的Dynamic系列连接器解决方案涵盖从信号级电路到电源电路的连接需求，全部采用坚固耐用的工业化封装。 我们的工程师设计此产品系列用于控制系统应用，以适应高密度、信号和电源应用需求。这些线对板、线对面板和线对线连接器具有多样化的外壳，可满足大多数应用场景。虽然提供标准的压接和弹簧夹连接件，但标准化的接触件限制了所需的应用工具数量。

Dynamic系列

连接器系统

间距[mm]	1.8	2.0	2.5	3.5	2.5	5.08	3.81	5.08	5.08	7.5
系列	D-Mini	D-1100	D-1200	D-1900	D-2100	D-2950	D-3100	D-3200	D-3500	D-3950
引脚范围	12-44	2-40	2-20	8-38	3-50	5-6	6-20	2-20	2-20	2-11
端接方式	压接	压接	压接	弹簧夹	压接	弹簧夹	压接	压接	压接	弹簧夹
电流[A/UL]	3	5	5	4	5	10	15	15	15	14.5
额定电压[V/UL]	125	125	250	150	250	300	250	600	600	600
线对板	x	x	x	x	x	x	x	x	x	x
板对板	x	x	x	-	x	-	x	x	x	-

间距[mm]	6.35	7.5	10.16	13.1	16	24.4
系列	D-4200	D-4950	D-5200	D-5900	D-7100	D-8000
引脚范围	2-6	8	2-8	4-6	4	2
端接方式	压接	弹簧夹	压接	弹簧夹	压接	压接
额定电流[A/UL]	24	22	45	42	65	100
额定电压[V/UL]	600	600	630	600	630	1000
线对板	x	x	x	x	x	x
板对板	x	x	x	-	x	-

查看全部

AMPFOIL ULTRA连接器

TE Connectivity (TE) 的AMPFOIL ULTRA连接器旨在满足柔性扁平电缆 (FFC) 和柔性印刷电路 (FPC) 的应用需求，特别是在电池储能系统 (BESS) 中。这款先进的连接器可在电池单元与电池管理系统 (BMS) 之间实现高效、可靠的连接。除了主要用于储能系统外，AMPFOIL ULTRA连接器也适用于汽车应用，包括电动动力总成和照明系统。

主要优势

小型化设计为PCB布局腾出空间
牢固的连接防止来自任何方向的拉力导致意外脱落
无需工具的箔带安装减少了客户的组装时间
符合LV 214严重等级2标准，确保在长时间振动下的可靠性能
关于老化性能，符合USCAR-2标准验证了长期的电气和机械耐久性

查看全部

Dynamic Ultra系列连接器系统

TE Connectivity (TE) 的Dynamic Ultra连接器系列是一款微型线对板互连系统。其多重接触点即使在严苛环境（如电动汽车动力总成、电池包和汽车照明应用）中也能提供可靠的性能。Dynamic Ultra连接器系列具备二次锁止机构，符合LV 214标准，适用于专业汽车应用。此外，该系列还提供了旨在提升整体产品功能和效益的用户友好特性。
