PicoMQS小型化汽车连接器系统

• 产品特性

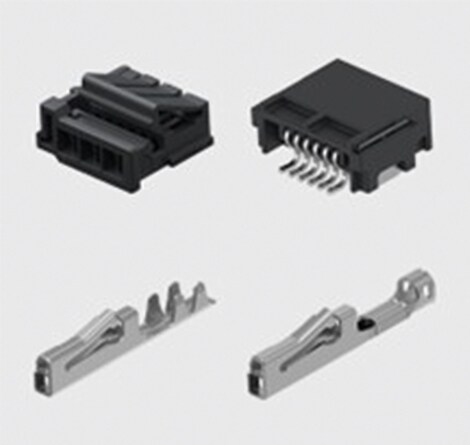

• 可用PicoMQS组件
• 优势
• 了解更多关于PicoMQS的信息 – 英文视频

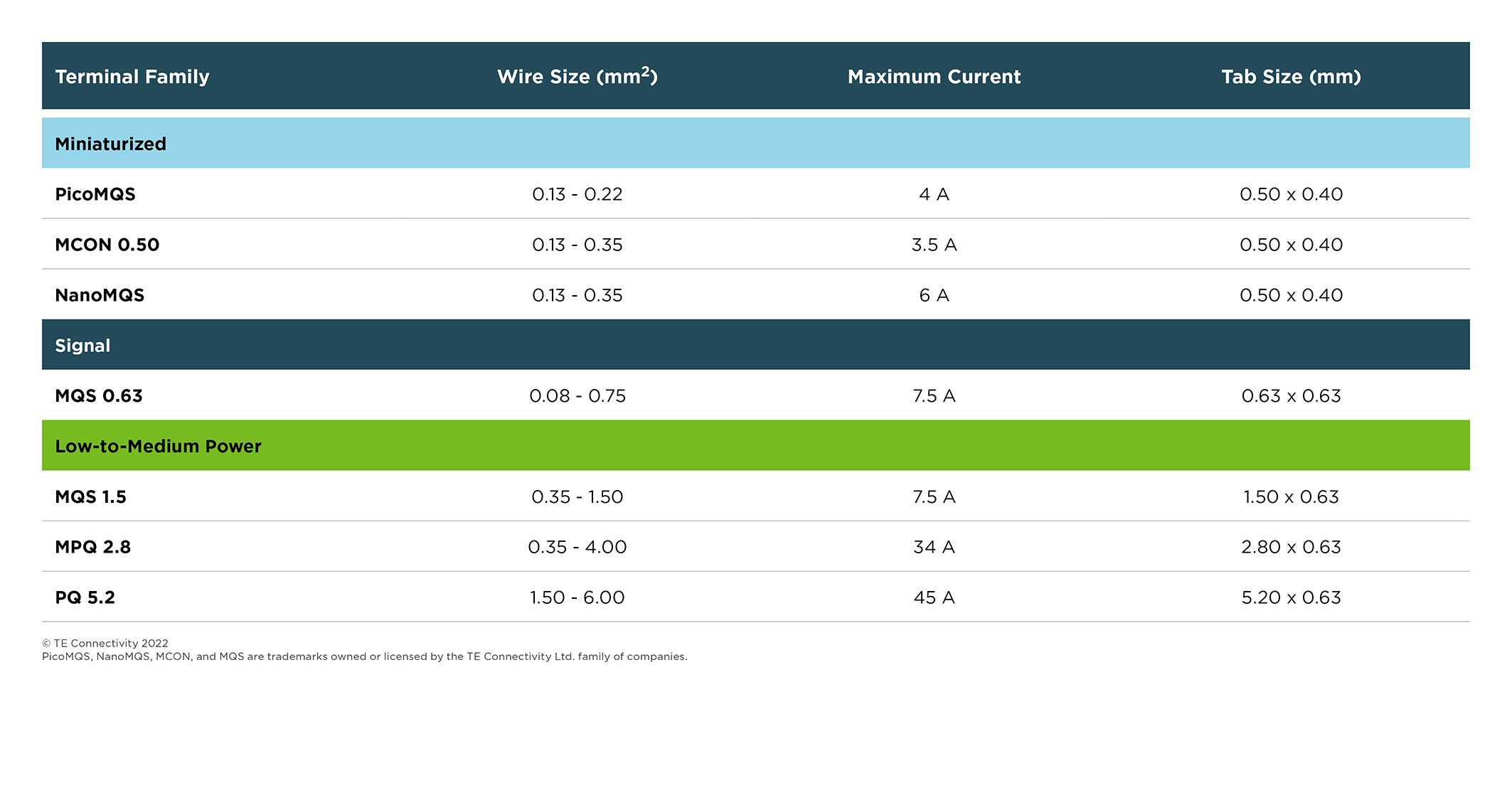

• MQS产品系列

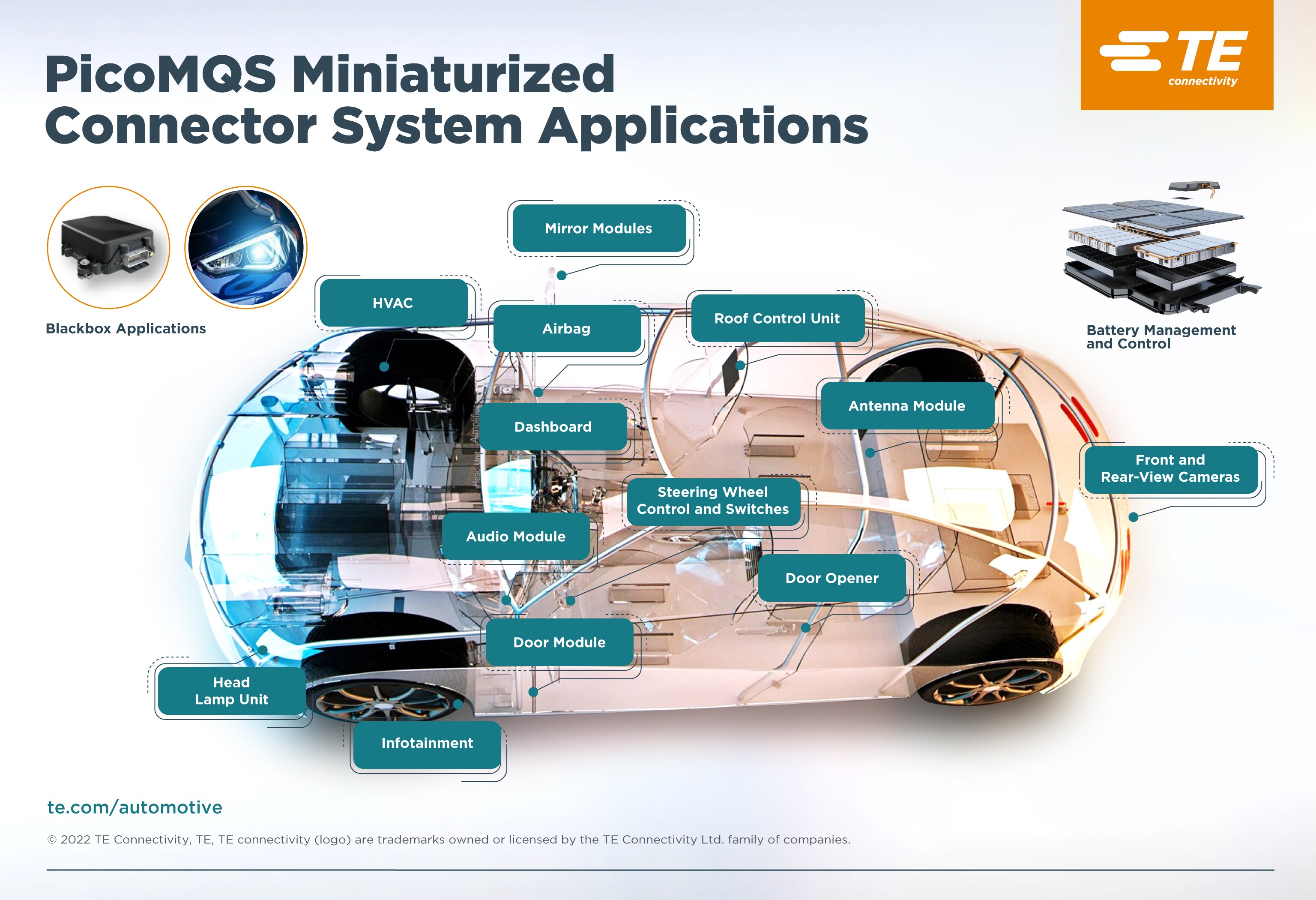

• PicoMQS汽车应用
• 导线端接和压接
• 查找更多解决方案

• 汽车级坚固性，Class 2振动稳定性，最高温度130°C（锡）/150°C（银）。0.22mm²导线，80°C时连续载流能力高达4A。

• 同类最佳的小型化/空间缩减，适用于空间受限的信号接口，封装重量减轻78%（与MQS相比），1.27mm针距（缩减30%），压接长度缩减55%，并通过完整LV214认证。

• 通过LV214认证的最小压接连接，具有防抢插功能、二次锁紧系统、Kojiri连接器设计。

• 制造便利性、质量和成本效率，具备自动插针插入和用于摄像头控制的S形弯曲焊针设计，可实现接头板定位，针长减少4mm（缩短42%）。

PicoMQS母端接触件通常用于连接子系统或模块（称为黑盒），广泛应用于前大灯和转向单元等场合。除了黑盒（前大灯和电力电子设备）应用外，它还用于电池应用。与偶尔用于此类应用的消费电子互连系统相比，经过封装优化的PicoMQS母端接触件和压接设计旨在满足LV214标准的2级振动抗扰度。尽管如此，PicoMQS在使用0.22mm²导线时仍可承载高达4A的电流。

TE Connectivity的PicoMQS连接器系统在高振动环境中保持坚固可靠的连接，并通过SG2振动等级验证，使其成为黑盒（前大灯和电力电子设备）和电池等应用的理想选择。标准版本将包括单排连接器（2-10位）。

基于TE Connectivity (TE) 非常成功的MQS和NanoMQS连接器系统，PicoMQS接头专为复杂的空间受限汽车应用而设计，提供1.27mm针距，与TE的MQS相比，PCB占板面积最多可减少78%。TE的S形弯曲焊针设计在空间利用和摄像头可检查性之间取得了平衡。

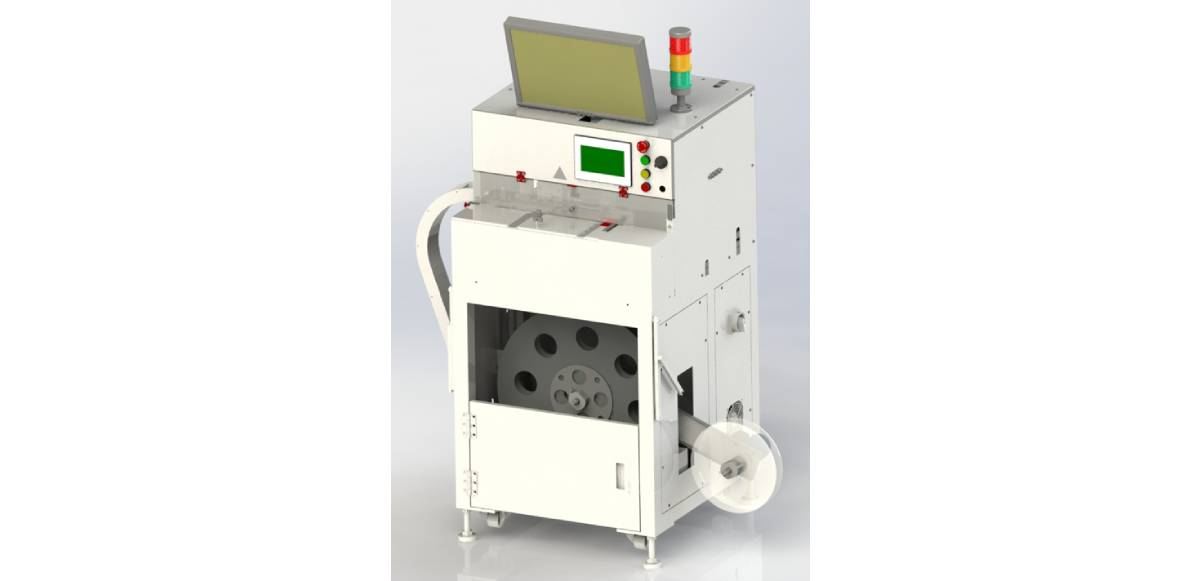

新型半自动FFC和FPC端接机为PicoMQS FFC端子提供了一种新的高性能压接解决方案，具有质量过程控制、兼容性和参数可视化功能。
