Raychem 插接式终端

RAYCHEM

RAYCHEM RPIT

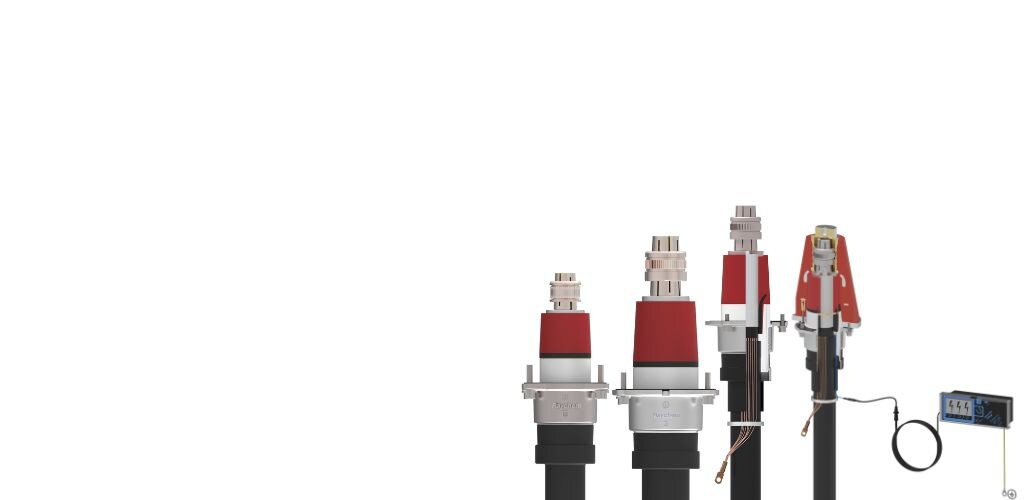

我们的 TE Raychem RPIT 插入式终端适用于连接开关设备和变压器，内锥形套管尺寸为 2 (800 A) 和 3 (1250 A)。适用的系统电压范围为 12 至 52kV。

更多更少

图片库 |

联系我们

产品特性

产品供货情况 : 亚洲 | 全球 | 欧洲、中东和非洲 | 澳大利亚、新西兰和太平洋岛屿 | 美洲
安装说明 : 中文 | 德语 | 英语
安装技术 : 楔块和接触环 | 内锥型
电压等级 (kV): ≤ 52 | ≤ 12 | ≤ 42 | ≤ 24 | ≤ 36 | ≤ 17.5
衬套类型 : 尺寸 2 | 尺寸 3

产品	TE 产品编号	文档	产品供货情况	安装说明	安装技术	电压等级	衬套类型	电缆屏蔽种类	兼容导体材料	兼容导体直径范围	绝缘材料	兼容的绝缘直径范围	芯数	筛选	兼容导体直径范围	兼容的导体截面范围	欧盟 RoHS 符合性	欧盟 ELV 符合性
RPIT-831M-S44W245CNA	ER7671-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 36 kV, ≤ 42 kV	尺寸 3	铜导线	铜, 铝	7.6 – 39.2 mm, 7.6 – 32.5 mm	聚合物	26 – 50 mm	1	筛选	-	70 – 630 mm²	-	-
RPIT-631L-SC34W220TNA	ER7101-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 36 kV, ≤ 42 kV	尺寸 3	铜导线	铜, 铝	7.6 – 39.2 mm, 7.6 – 32.5 mm	聚合物	26 – 50 mm	1	筛选	-	-	70 – 630 mm²	-	-
RPIT-631L-SC34W220WNA	ER7100-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 36 kV, ≤ 42 kV	尺寸 3	铜导线	铜, 铝	7.6 – 39.2 mm, 7.6 – 32.5 mm	聚合物	26 – 50 mm	1	筛选	-	-	70 – 630 mm²	-	-
RPIT-631P-S46W350WNA	ER2346-000	\u4EA7\u54C1\u56FE\u7EB8	全球	英语	内锥型	≤ 42 kV	尺寸 3	铜导线	铜, 铝	7.6 – 39.2 mm, 7.6 – 32.5 mm	聚合物	50 – 53 mm	1	筛选	-	-	800 mm²	-	-
RPIT-631O-SV50W325WNA	EN1017-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 36 kV, ≤ 42 kV	尺寸 3	铜导线	铜, 铝	7.6 – 39.2 mm, 7.6 – 32.5 mm	聚合物	26 – 50 mm	1	筛选	-	-	70 – 630 mm²	-	-
RPIT-631N-SV39W275TNA	EK3567-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 36 kV, ≤ 42 kV	尺寸 3	铜导线	铜, 铝	7.6 – 39.2 mm, 7.6 – 32.5 mm	聚合物	26 – 50 mm	1	筛选	-	-	70 – 630 mm²	-	-
RPIT-631L-SV34W220TAW	EL5610-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 36 kV, ≤ 42 kV	尺寸 3	铜导线	铜, 铝	7.6 – 39.2 mm, 7.6 – 32.5 mm	聚合物	26 – 50 mm	1	筛选	-	-	70 – 630 mm²	-	-
RPIT-631P-S48W360WNA	ES4267-000	\u4EA7\u54C1\u56FE\u7EB8	全球	英语	楔块和接触环	≤ 36 kV	尺寸 3	铜导线	铜, 铝	7.6 – 39.2 mm, 7.6 – 32.5 mm	聚合物	53 – 56 mm	1	筛选	-	-	-	-	-	-
IT-1000-036-XL	ER0972-000	\u4EA7\u54C1\u56FE\u7EB8	全球	英语	内锥型	-	-	尺寸 3	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
RPIT-831J-S37W170WNA	ES1907-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 36 kV, ≤ 42 kV	尺寸 3	铜导线	铜, 铝	7.6 – 39.2 mm, 7.6 – 32.5 mm	聚合物	26 – 50 mm	1	筛选	-	-	70 – 630 mm²	-	-
RPIT-631N-SC42W275WNA	ES4266-000	\u4EA7\u54C1\u56FE\u7EB8	全球	英语	楔块和接触环	≤ 36 kV	尺寸 3	铜导线	铜, 铝	7.6 – 39.2 mm, 7.6 – 32.5 mm	聚合物	45 – 47.5 mm	1	筛选	-	-	500 mm²	-	-
RPIT-631O-SC42W306TNA	ER7140-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 36 kV, ≤ 42 kV	尺寸 3	铜导线	铜, 铝	7.6 – 39.2 mm, 7.6 – 32.5 mm	聚合物	26 – 50 mm	1	筛选	-	-	70 – 630 mm²	-	-
RPIT-631K-SV32W195TNA	EP3737-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 36 kV, ≤ 42 kV	尺寸 3	铜导线	铜, 铝	7.6 – 39.2 mm, 7.6 – 32.5 mm	聚合物	26 – 50 mm	1	筛选	-	-	70 – 630 mm²	-	-
RPIT-631M-SC39W245WNA	ES4110-000	\u4EA7\u54C1\u56FE\u7EB8	全球	英语	楔块和接触环	≤ 36 kV	尺寸 3	铜导线	铜, 铝	7.6 – 39.2 mm, 7.6 – 32.5 mm	聚合物	42.5 – 45 mm	1	筛选	-	-	400 mm²	-	-
RPIT-631J-SC32W170WAW	ES2389-000	\u4EA7\u54C1\u56FE\u7EB8	全球	英语	楔块和接触环	≤ 36 kV	尺寸 3	铜导线	铜, 铝	7.6 – 39.2 mm, 7.6 – 32.5 mm	聚合物	35 – 37.5 mm	1	筛选	-	-	185 mm²	-	-
RPIT-621K-S34W185WNA	ES4098-000	\u4EA7\u54C1\u56FE\u7EB8	全球	英语	楔块和接触环	≤ 36 kV	尺寸 2	铜导线	铜, 铝	7.6 – 24.6 mm	聚合物	36 – 39 mm	1	筛选	-	-	240 mm²	-	-
RPIT-631M-SV37W245TNA	EN4658-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 36 kV, ≤ 42 kV	尺寸 3	铜导线	铜, 铝	7.6 – 39.2 mm, 7.6 – 32.5 mm	聚合物	26 – 50 mm	1	筛选	-	-	70 – 630 mm²	-	-
RPIT-633M-SC37W245WSW	ES4009-000	\u4EA7\u54C1\u56FE\u7EB8	全球	英语	楔块和接触环	≤ 36 kV	尺寸 3	铜导线	铜, 铝	7 – 32 mm	聚合物	40 – 42.5 mm	3	筛选	-	-	400 mm²	-	-
RPIT-621KSV34W190WAT	EP7104-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 12 kV	尺寸 2	铜导线	铜, 铝	7.6 – 24.6 mm	聚合物	21 – 33 mm	1	筛选	-	-	120 – 400 mm²	-	-
RPIT-631G-SC26W140WNA	ES2566-000	\u4EA7\u54C1\u56FE\u7EB8	全球	英语	楔块和接触环	≤ 36 kV	尺寸 3	铜导线	铜, 铝	7.6 – 39.2 mm, 7.6 – 32.5 mm	聚合物	29 – 32 mm	1	筛选	-	-	120 mm²	-	-
RPIT-631Gz-SC32W155TNA	ES2787-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	楔块和接触环	≤ 36 kV	尺寸 3	铜带	铜, 铝	7.6 – 39.2 mm, 7.6 – 32.5 mm	聚合物	35 – 37.5 mm	1	筛选	250 AWG/kcmil	-	-	-	-
RPIT-531O-SV39W325WNA	EL6307-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 36 kV, ≤ 42 kV	尺寸 3	铜导线	铜, 铝	13 – 39.2 mm, 13 – 32.5 mm	聚合物	26 – 50 mm	1	筛选	-	-	70 – 630 mm²	-	-
RPIT-621L-SV34W216TNA	BM8136-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 12 kV	尺寸 2	铜导线	铜, 铝	7.6 – 24.6 mm	聚合物	21 – 33 mm	1	筛选	-	-	120 – 400 mm²	-	-
RPIT-6312-W	EF0150-000	\u4EA7\u54C1\u56FE\u7EB8	澳大利亚、新西兰和太平洋岛屿	英语	楔块和接触环	≤ 36 kV, ≤ 42 kV	尺寸 3	铜导线	铜, 铝	7 – 32 mm, 7.6 – 39.2 mm	聚合物	23 – 50 mm	1	筛选	-	-	50 – 630 mm²	-	-
RPIT-631K-SV32W195WNA	BM5857-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 36 kV, ≤ 42 kV	尺寸 3	铜导线	铜, 铝	7.6 – 39.2 mm, 7.6 – 32.5 mm	聚合物	26 – 50 mm	1	筛选	-	-	70 – 630 mm²	-	-
RPIT-6224-W	EE9291-000	\u4EA7\u54C1\u56FE\u7EB8	澳大利亚、新西兰和太平洋岛屿	英语	楔块和接触环	≤ 36 kV	尺寸 2	铜导线	铜, 铝	7 – 24.6 mm	聚合物	23.5 – 36 mm	1	筛选	-	-	50 – 400 mm²	-	-
RPIT-6212-W	EE9290-000	\u4EA7\u54C1\u56FE\u7EB8	澳大利亚、新西兰和太平洋岛屿	英语	楔块和接触环	≤ 36 kV	尺寸 2	铜导线	铜, 铝	7 – 24.6 mm	聚合物	23.5 – 36 mm	1	筛选	-	-	50 – 400 mm²	-	-
RPIT-621H-SV27W150WNA	BM6665-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 36 kV	尺寸 2	铜导线	铜, 铝	7.6 – 24.6 mm	聚合物	23.5 – 42 mm	1	筛选	-	-	50 – 400 mm²	-	-
RPIT-6340-W	BM5621-000	\u4EA7\u54C1\u56FE\u7EB8	澳大利亚、新西兰和太平洋岛屿	英语	楔块和接触环	≤ 36 kV, ≤ 42 kV	尺寸 3	铜导线	铜, 铝	7 – 32 mm	聚合物	23 – 50 mm	1	筛选	-	-	50 – 630 mm²	-	-
RPIT-6209-W	BM3059-000	\u4EA7\u54C1\u56FE\u7EB8	澳大利亚、新西兰和太平洋岛屿	英语	楔块和接触环	≤ 36 kV	尺寸 2	铜导线	铜, 铝	7 – 24.6 mm	聚合物	23.5 – 36 mm	1	筛选	-	-	50 – 400 mm²	-	-
RPIT-631M-SV34W245WNA	BM5672-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 36 kV, ≤ 42 kV	尺寸 3	铜导线	铜, 铝	7.6 – 39.2 mm, 7.6 – 32.5 mm	聚合物	26 – 50 mm	1	筛选	-	-	70 – 630 mm²	-	-
RPIT-631G-SV26W140WNA	BM5854-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 36 kV, ≤ 42 kV	尺寸 3	铜导线	铜, 铝	7.6 – 39.2 mm, 7.6 – 32.5 mm	聚合物	26 – 50 mm	1	筛选	-	-	70 – 630 mm²	-	-
RPIT-631J-SV29W170WNA	BM5856-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 36 kV, ≤ 42 kV	尺寸 3	铜导线	铜, 铝	7.6 – 39.2 mm, 7.6 – 32.5 mm	聚合物	26 – 50 mm	1	筛选	-	-	70 – 630 mm²	-	-
RPIT-531N-SV34W275WNA	BM6467-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 24 kV	尺寸 3	铜导线	铜, 铝	13 – 39.2 mm, 13 – 32.5 mm	聚合物	26 – 42.5 mm	1	筛选	-	-	150 – 630 mm²	-	-
RPIT-331O-SV34W325WNA	BM6636-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 12 kV	尺寸 3	铜导线	铜, 铝	17 – 39.2 mm, 17 – 32.5 mm	聚合物	26 – 40 mm	1	筛选	-	-	240 – 630 mm²	-	-
RPIT-521K-S27W190WNA	BM6649-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 24 kV	尺寸 2	铜导线	铜, 铝	7.6 – 24.6 mm	聚合物	21 – 39 mm	1	筛选	-	-	50 – 400 mm²	-	-
RPIT-531L-S29W220WNA	BM6483-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 24 kV	尺寸 3	铜导线	铜, 铝	-	-	聚合物	26 – 42.5 mm	1	-	-	-	-	150 – 630 mm²	-	-
RPIT-631O-SV44W325WNA	BM5851-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 36 kV, ≤ 42 kV	尺寸 3	铜导线	铜, 铝	7.6 – 39.2 mm, 7.6 – 32.5 mm	聚合物	26 – 50 mm	1	筛选	-	-	70 – 630 mm²	-	-
RPIT-621D-S20W086WNA	BM6656-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 36 kV	尺寸 2	铜导线	铜, 铝	7.6 – 24.6 mm	聚合物	23.5 – 42 mm	1	筛选	-	-	50 – 400 mm²	-	-
RPIT-621K-SV30W190WNA	BM6669-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 36 kV	尺寸 2	铜导线	铜, 铝	7.6 – 24.6 mm	聚合物	23.5 – 42 mm	1	筛选	-	-	50 – 400 mm²	-	-
RPIT-621M-SV36W246WNA	BM6673-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 36 kV	尺寸 2	铜导线	铜, 铝	7.6 – 24.6 mm	聚合物	23.5 – 42 mm	1	筛选	-	-	50 – 400 mm²	-	-
RPIT-321K-SV24W190WNA	BM6621-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 12 kV	尺寸 2	铜导线	铜, 铝	12 – 24.6 mm	聚合物	21 – 33 mm	1	筛选	-	-	120 – 400 mm²	-	-
RPIT-521J-S24W168WNA	BM6647-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 24 kV	尺寸 2	铜导线	铜, 铝	7.6 – 24.6 mm	聚合物	21 – 39 mm	1	筛选	-	-	50 – 400 mm²	-	-
RPIT-521L-SV27W210WNA	BM6652-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 24 kV	尺寸 2	铜导线	铜, 铝	7.6 – 24.6 mm	聚合物	21 – 39 mm	1	筛选	-	-	50 – 400 mm²	-	-
RPIT-521L-S27W210WNA	BM6651-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 24 kV	尺寸 2	铜导线	铜, 铝	7.6 – 24.6 mm	聚合物	21 – 39 mm	1	筛选	-	-	50 – 400 mm²	-	-
RPIT-521F-S20W119WNA	BM6641-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 24 kV	尺寸 2	铜导线	铜, 铝	7.6 – 24.6 mm	聚合物	21 – 39 mm	1	筛选	-	-	50 – 400 mm²	-	-
RPIT-6315-W	BM3134-000	\u4EA7\u54C1\u56FE\u7EB8	澳大利亚、新西兰和太平洋岛屿	英语	楔块和接触环	≤ 36 kV, ≤ 42 kV	尺寸 3	铜导线	铜, 铝	7 – 32 mm, 7.6 – 39.2 mm	聚合物	23 – 50 mm	1	筛选	-	-	50 – 630 mm²	-	-
RPIT-631L-SV34W220WNA	BM5858-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 36 kV, ≤ 42 kV	尺寸 3	铜导线	铜, 铝	7.6 – 39.2 mm, 7.6 – 32.5 mm	聚合物	26 – 50 mm	1	筛选	-	-	70 – 630 mm²	-	-
RPIT-631N-SV39W275WNA	BM5859-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 36 kV, ≤ 42 kV	尺寸 3	铜导线	铜, 铝	7.6 – 39.2 mm, 7.6 – 32.5 mm	聚合物	26 – 50 mm	1	筛选	-	-	70 – 630 mm²	-	-
RPIT-521H-SV24W150WNA	BM6646-000	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语, 英语	楔块和接触环	≤ 24 kV	尺寸 2	铜导线	铜, 铝	7.6 – 24.6 mm	聚合物	21 – 39 mm	1	筛选	-	-	50 – 400 mm²	-	-

概述

可定制，提供可选电压检测点，由特殊材料组成，适用于严苛环境。

我们的 Raychem RPIT 插接式终端 可分离连接器按照 IEC 60228 标准，适用铝或铝导线，与符合 EN 50180/EN 50181 要求的 2 号 (800 A) 和 3 号 (1250 A) 内锥型套管兼容。RPIT 产品系列适用于 12 kV 至 52 kV 的系统电压及任何类型的电缆，符合 CENELEC HD 629.1.S2:2006- A1:2008（高达 42 kV）和 IEC 60840 (52 kV)。此外，RPIT 终端可以定制可选电压检测点和特殊材料成分，以适应严苛环境。

内锥终端采用高质量端子系统，确保从电缆导线到汇流条的可靠电流传输。使用压力元件，使硅胶应力释放锥与电缆和衬套之间的电气接口保持永久密封。此元件安装在用热缩管密封的保护罩内。

我们采用硅树脂元件并提供简单易用的安装工具（符合行业标准），简化了内锥终端的安装和插接。

主要特性

全新扩展的应用范围，涵盖 800 和 1000 mm² 电缆，最高可达 42 kV，带 3 号套管
屏蔽式直通连接可用于高达 52 kV 的气体绝缘开关柜和变压器
金属外壳，密封绝缘，适合室外使用
可选电压检测点
设计用于符合 IEC 60228 的不同导体类型
与符合 EN 50180 和 EN 50181 标准的内锥型套管完全兼容

TE 的 Raychem 插接式终端

改善电网连接

Raychem 可分离连接器系列

查看所有 Raychem 可分离连接器
我们的可分离连接器旨在优化性能和解决 IEC、IEEE 和 GB/T 电网中遇到的开关柜和变压器连接难题。

常见问题

常见问答解答

问：插接式终端系统涵盖的电压范围是多少？

答：我们的 Raychem RPIT 用于尺寸为 3 的内锥套管，可以覆盖高达 52 kV (1250 A) 的电压；尺寸为 2 的内锥套管覆盖高达 42 kV (800 A) 的电压。

问：尺寸为 3 的 RPIT 可以覆盖 1000 mm² 至 42 kV 电缆吗？

答：可以，随着我们最近在 2021 年扩展了应用范围，TE 可以覆盖 1000 mm2 至 42 kV 的 3 号电缆。在此之前，开关柜制造商使用额定电压为 72 kV 的 4 号套管。

问：插接式终端系统是否提供过现场服务？

答：自 2006 年以来，我们的插接式终端系统就在世界各地使用，用于铁路、地铁、石油和天然气生产、风能生产等应用场合。

问：TE 是否提供有关 Raychem RPIT 插接式终端系统的任何安装培训？

答：是的，我们的插接式终端安装培训是我们的电缆附件培训计划的一部分。有关我们的安装培训计划的更多信息，请访问 TE.com/trainingcenter。

问：安装插接式终端系统需要使用特殊工具吗？

答：需要，我们设计了一个专门的工具箱 (ER0972-000)，可以非常轻松、快速地安装我们的 Raychem RPIT。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

安装技术 楔块和接触环 | 内锥型
衬套类型 尺寸 2 | 尺寸 3
电缆屏蔽种类 铜导线 | 铜带
筛选筛选

结构特性

芯数 1 | 3

电气特征

电压等级 (kV) ≤ 52 | ≤ 12 | ≤ 42 | ≤ 24 | ≤ 36 | ≤ 17.5

主体特性

兼容导体材料 铜 | 铝
绝缘材料 聚合物

尺寸

兼容导体直径范围 (mm) 7 – 32 | 7 – 24.6 | 7.6 – 39.2 | 7.6 – 32.5 | 7.6 – 24.6 | 11 – 24.6 | 12 – 24.6 | 13 – 39.2 | 13 – 32.5 | 15.5 – 39.2 | 17 – 32.5 | 17 – 39.2
兼容导体直径范围 (in) .275 – 1.25 | .275 – .968 | .299 – 1.54 | .299 – 1.27 | .299 – .968 | .433 – .968 | .472 – .968 | .511 – 1.27 | .511 – 1.54 | .61 – 1.54 | .669 – 1.27 | .669 – 1.54
兼容的绝缘直径范围 (mm) 21 – 39 | 21 – 34.2 | 21 – 33 | 23 – 50 | 23.5 – 36 | 23.5 – 42 | 23.5 – 26.5 | 26 – 42.5 | 26 – 50 | 26 – 40 | 26 – 29 | 26.5 – 30 | 28 – 31 | 29 – 32 | 30 – 33 | 32 – 35 | 33 – 36 | 35 – 37.5 | 36 – 39 | 37 – 40 | 40 – 42.5 | 42 – 45 | 42.5 – 45 | 45 – 47.5 | 47 – 50 | 50 – 53 | 52 – 55 | 53 – 56
兼容的绝缘直径范围 (in) .82 – 1.34 | .82 – 1.29 | .82 – 1.53 | .9 – 1.96 | .92 – 1.65 | .92 – 1.41 | .92 – 1 | 1 – 1.67 | 1 – 1.18 | 1 – 1.57 | 1 – 1.14 | 1 – 1.96 | 1.1 – 1.22 | 1.14 – 1.25 | 1.18 – 1.29 | 1.25 – 1.37 | 1.29 – 1.41 | 1.37 – 1.47 | 1.41 – 1.53 | 1.45 – 1.57 | 1.57 – 1.67 | 1.65 – 1.77 | 1.67 – 1.77 | 1.77 – 1.87 | 1.85 – 1.96 | 1.96 – 2 | 2 – 2.16 | 2 – 2.2
兼容导体直径范围 (AWG/kcmil) 2/0 | 250 | 500 | 750
兼容的导体截面范围 (mm²) 50 | 50 – 400 | 50 – 630 | 70 – 630 | 70 | 95 – 400 | 95 | 120 | 120 – 400 | 150 – 630 | 150 | 185 | 240 | 240 – 630 | 300 | 400 | 500 | 630 | 800

操作/应用

获得船舶-海洋-造船认证否
可插拔连接产品类型 内锥型

行业标准

与已批准的标准产品兼容 CENELEC HD 629.1 | GB/T 12706.4-2008 | HD629.1-S2

产品供货情况

产品供货情况 亚洲 | 全球 | 欧洲、中东和非洲 | 澳大利亚、新西兰和太平洋岛屿 | 美洲

其他

安装说明 中文 | 德语 | 英语

数据表/目录页
